產品展示PRODUCTS
您的位置：上海連工泵閥制造有限公司 >> 產品展示 >> 多級泵系列 >> GDL型立式多級管道泵
GDL型立式多級管道泵
·運轉平衡
·噪音低
·占地面積小
·檢修方便
·結構多樣
·外型美觀
·簡化電控設備
·采用佳水力模型
產品介紹
GDL型立式多級管道泵是我廠根據ISG型管道離心泵及DL型立式多級離心泵的優點而設計的結晶，在結構上采用了立式，分段式，泵的吸入與吐出口設計在下方成一字型，并采用水力平衡的方法解決，殘余軸向力由一個球軸承承受，因而運轉平衡，噪音低，占地面積小，檢修方便，以減少單泵機組配帶功率，簡化電控設備。適用于高低層建筑的住宅、醫院、旅館、百貨大樓、辦公大樓等的消防，生活供水及鍋爐機組循環、冷卻水循環輸送等。

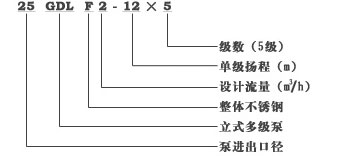

型號意義
|
型號\性能參數
|
流量
（m3/h） |
揚程
（m） |
功率
（KW） |
進出口徑
（mm） |
|
25GDL2-12×3
|
2
|
36
|
1.1
|
25
|
|
25GDL2-12×4
|
2
|
48
|
1.1
|
25
|
|
25GDL2-12×5
|
2
|
60
|
1.5
|
25
|
|
25GDL2-12×6
|
2
|
72
|
1.5
|
25
|
|
25GDL2-12×7
|
2
|
84
|
2.2
|
25
|
|
25GDL2-12×8
|
2
|
96
|
2.2
|
25
|
|
25GDL2-12×9
|
2
|
108
|
2.2
|
25
|
|
25GDL2-12×10
|
2
|
120
|
3
|
25
|
|
25GDL2-12×11
|
2
|
132
|
3
|
25
|
|
25GDL2-12×12
|
2
|
144
|
3
|
25
|
|
40GDL6-12×3
|
6
|
36
|
1.5
|
40
|
|
40GDL6-12×4
|
6
|
48
|
2.2
|
40
|
|
40GDL6-12×5
|
6
|
60
|
2.2
|
40
|
|
40GDL6-12×6
|
6
|
72
|
3
|
40
|
|
40GDL6-12×7
|
6
|
84
|
3
|
40
|
|
40GDL6-12×8
|
6
|
96
|
4
|
40
|
|
40GDL6-12×9
|
6
|
108
|
4
|
40
|
|
40GDL6-12×10
|
6
|
120
|
4
|
40
|
|
40GDL6-12×11
|
6
|
132
|
5.5
|
40
|
|
40GDL6-12×12
|
6
|
144
|
5.5
|
40
|
|
50GDL12-15×2
|
12
|
30
|
2.2
|
50
|
|
50GDL12-15×3
|
12
|
45
|
3
|
50
|
|
50GDL12-15×4
|
12
|
60
|
5
|
50
|
|
50GDL12-15×5
|
12
|
75
|
5.4
|
50
|
|
50GDL12-15×6
|
12
|
90
|
5.5
|
50
|
|
50GDL12-15×7
|
12
|
105
|
7.5
|
50
|
|
50GDL12-15×8
|
12
|
120
|
7.5
|
50
|
|
50GDL12-15×9
|
12
|
135
|
11
|
50
|
|
50GDL12-15×10
|
12
|
150
|
11
|
50
|
|
65GDL24-12×2
|
24
|
24
|
3
|
65
|
|
65GDL24-12×3
|
24
|
36
|
4
|
65
|
|
65GDL24-12×4
|
24
|
48
|
5.5
|
65
|
|
65GDL24-12×5
|
24
|
60
|
7.5
|
65
|
|
65GDL24-12×6
|
24
|
72
|
7.5
|
65
|
|
65GDL24-12×7
|
24
|
84
|
11
|
65
|
|
65GDL24-12×8
|
24
|
96
|
11
|
65
|
|
65GDL24-12×9
|
24
|
108
|
15
|
65
|
|
65GDL24-12×10
|
24
|
120
|
15
|
65
|
|
80GDL54-14×2
|
54
|
28
|
7.5
|
80
|
|
80GDL54-14×3
|
54
|
40
|
11
|
80
|
|
80GDL54-14×4
|
54
|
56
|
15
|
80
|
|
80GDL54-14×5
|
54
|
70
|
18.5
|
80
|
|
80GDL54-14×6
|
54
|
84
|
18.5
|
80
|
|
80GDL54-14×7
|
54
|
98
|
22
|
80
|
|
100GDL72-16×2
|
72
|
32
|
11
|
100
|
|
100GDL72-16×3
|
72
|
48
|
15
|
100
|
|
100GDL72-16×4
|
72
|
64
|
18.5
|
100
|
|
100GDL72-16×5
|
72
|
80
|
22
|
100
|
|
100GDL72-16×6
|
72
|
96
|
30
|
100
|
|
100GDL72-16×7
|
72
|
112
|
30
|
100
|
